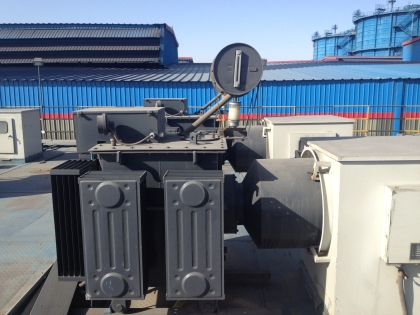

GGaj02（YTC）系列高压硅整流变压器

返回列表发布人：zjyingli 发布时间：2022-04-26 15:13:24

产品说明产品参数产品简介 1.高压硅整流设备是由高压硅整流器和微处理器的晶闸管自动控制系统组成，其基本作用是将工频交流电变成高压直流电。频交流电源变换成高压直流电源输出，是电除尘器机械本体的电气配套设备，它采用“全数字化技术，高精度火花响应控制、独创性控制功能，网络化设计概念”四大技术的微机自动电压控制器，是保护环境、发展综合利用的重要设备。 2.回路采用高阻抗变压器，能有效的仰制短路电流和改善波形，油箱采用国际流行的波纹散热片，不仅能减轻重量，还可以改善散热效果，以减少体积。 3.整流变压器铁芯结构采用低损耗全斜形式，有专业的数控剪切生产线。整流变压器的高压硅堆采用环氧树脂封装雪崩二极管均压模块，具有极高的可靠性、良好的散热效果及造型。整流变压器装配线中配备全套真空烘干、变压器油滤烘灌装及检测装置。 4.高压硅整流变压器布置在电除尘顶部或室内，外壳防护等级IP54，变压器底部可设集油盘，硅整流变为高阻抗，侧出线型或上出线型。 5.高压硅整流变压器滚轮方式为平轮（轨道轮），可转90.，滚动方向与高压侧出线套管平行。 6.高压硅整流变压器设有油温报警装置，油温高于70℃报警，85℃切断高压电源并发出声光报警信号。 7.整流变压器油选用＃25或＃45号油。 8.高压硅整流变压器设、轻瓦斯报警、重瓦斯跳闸、并发出声光报警信号。 9.额定输出电压为72KV YTC的整流变初级设三个抽头，分别是60KV档、66KV档、72KV YTC档。电除尘高压硅整流装置产品优势采用硬件和软件双重火花检测控制技术；自动快速绘制电场动态伏安曲线族；采集并存贮电压、电流波形；具有减功率振打控制功能；具有反电晕控制功能；强大的网络系统控制，组成一个功能强大的子系统；人机接口界面友好。多种控制方式火花跟踪控制；最高平均电压控制；火花率设定控制；临界少火花控制；双半波间歇供电控制；单半波间歇供电控制。具有特殊的保护功能过流保护；负载短路保护；负载开路保护；危险油温保护； SCR短路保护；偏励磁保护；欠压保护；具有特殊的超电压限压和过载限流措施；产品特点　1、变压器使用的环境温度为不高于+40℃，不低于变压器油所规定的凝点温度。　2、空气最大相对湿度不超过90%（在相当于空气温度20±5℃时）。　3、设备周围的气体应无导电尘埃和含有腐蚀金属或绝缘材料的气体或蒸汽存在。　4、无爆炸性危险符合以下规定：波形为正弦波，频率为50HZ，其波动范围不超过±2%，电压380V，其幅度变化不超±55，瞬时波动范围不超过±10% 　5、除尘器接地电阻值小于2Ω。
